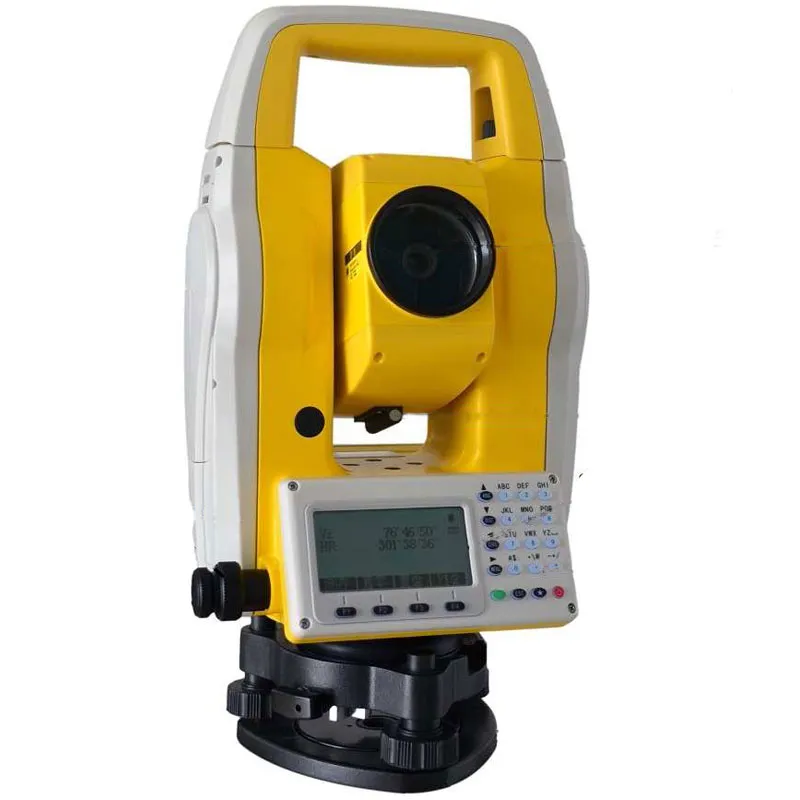

HI-TARGET ZTS-320R
Total Station ยี่ห้อ HI-TARGET รุ่น ZTS-320R
กล้องสํารวจอิเล็กทรอนิกส์ ชนิดวัดระยะทางได้โดยไม่ใช้เป้า สะท้อน
กล้องสํารวจอิเล็กทรอนิกส์ ชนิดวัดระยะทางได้โดยไม่ใช้เป้า สะท้อน
คุณลักษณะทั่วไป
เป็นกล้องวัดมุมและวัดระยะอยู่ในเครื่องเดียวกันเพื่อใช้ในงานสํารวจ
คุณสมบัติทางเทคนิค ระบบเล็งหมาย (TELESCOPE SYSTEM)
ระบบการวัดระยะทาง(DISTANCE MEASUREMENT)
เป็นกล้องวัดมุมและวัดระยะอยู่ในเครื่องเดียวกันเพื่อใช้ในงานสํารวจ
คุณสมบัติทางเทคนิค ระบบเล็งหมาย (TELESCOPE SYSTEM)
- ภาครับและภาคส่งของเครื่องวัดระยะอิเล็คทรอนิคส์จะต้องถูกประกอบอยู่ใน กล้องเล็งสําหรับวัดมุมซึ่งมีแกนร่วมกันและสามารถหมุนได้รอบตัว
- เส้นผ่าศูนย์กลางเลนส์ปากกล้องมีขนาด 45 มิลลิเมตรและมีกําลังขยาย 30 เท่า ให้ภาพหัวตั้ง
- ทัศนียภาพที่มองเห็นในระยะ 1000 เมตรมีขนาดความกว้างของภาพ 1 องศา 30 ลิปดาหรือ 26 เมตร
- มีระยะภาพที่มองเห็นได้ใกล้สุด 1.50 เมตร
- การวัดมุมใช้ระบบ ABSOLUTE READING
- มีความละเอียดในการอ่านค่ามุมราบและมุมถึงได้โดยตรง 1 ฟิลิปดา
- ภายในตัวกล้องต้องมีระบบชดเชยความคลาดเคลื่อนจากการตั้งกล้องในแนวดิ่งแบบ Dual Axis ในย่าน +/-3 ลิปดา
- ค่าเบี่ยงเบนมาตรฐานของการวัดมุม (Accuracy) 2 ฟิลิปดา
ระบบการวัดระยะทาง(DISTANCE MEASUREMENT)
- สามารถวัดระยะทางได้ 7,500 เมตร โดยใช้ปริซึม 1 ดวง
- สามารถวัดระยะทางได้ 350 เมตร โดยไม่ใช้ปริซึม
- มีค่าเบี่ยงเบนมาตรฐานในการวัดระยะทาง (STANDARD DEVIATION) +/- (3mm+2ppm x D)
ระบบการควบคุมการแสดงผลและรับส่งข้อมูล
ความสามารถพื้นฐานและการคํานวณโดยโปรแกรมพิเศษ
- มีหน้าจอควบคุมการทํางานเหมือนกันติดตั้งอยู่ที่ตัวกล้อง จํานวน 2 ด้าน พร้อมปุ่มควบคุมแบบตัวเลขและตัวอักษร
- มีจอควบคุมการทํางานเป็นแบบ DOT MATRIX DISPLAY
- มีช่องสําหรับถ่ายข้อมูลตามมาตรฐานแบบ RS-232C, SD CARD Flash Drive
- มีหน่วยความจําภายในตัวกล้องเองสําหรับบันทึกข้อมูลในการรังวัดสนามได้ 20,000 จุด
ความสามารถพื้นฐานและการคํานวณโดยโปรแกรมพิเศษ
- สามารถหาค่าพิกัดของจุดตั้งกล้องได้ โดยการส่องวัดค่าจากหมุดพิกัดที่ทราบค่าได้ (Resaction)
- สามารถวัดความสูงของจุดที่ไม่สามารถเข้าถึงเป้าหมายได้ (Remote Elevation Measurement)
- สามารถวัดระยะระหว่างจุดที่มีสิ่งกีดขวางแนวเล็งได้โดยให้ค่าระยะราบระยะลาดและความสูงต่าง (Missing Line)
- สามารถกําหนดจุดที่ต้องการได้โดยการใช้ค่าพิกัดหรือมุมราบระยะราบและค่าความสูง (Stake Out)
- มีโปรแกรมสําหรับค่านวณพื้นที่และแสดงค่าบนหน้าจอได้ (Area Calculation)
- โปรแกรมสํารวจถนนในตัวกล้อง (Road)
- บันทึกข้อมูลการสํารวจเก็บรายละเอียดภูมิประเทศลงไปในหน่วยความจ่าโดยสามารถบันทึกรายละเอียดของ จุดและรหัสในลักษณะตัวเลขหรือตัวอักษรในรูปแบบ Polar (H.Ang - S.DistV-Target Height) และ Rectangular (N-E-Z)
- กล้องส่องหัวหมุดเป็นแบบเลเซอร์
อุปกรณ์ประกอบกล้องสํารวจแบบประมวลผลรวม
อุปกรณ์ประกอบทั้งหมดจะต้องสามารถใช้งานได้ดี ตามวัตถุประสงค์เพื่อนํามาใช้ร่วมกันและประกอบด้วย
อุปกรณ์ประกอบทั้งหมดจะต้องสามารถใช้งานได้ดี ตามวัตถุประสงค์เพื่อนํามาใช้ร่วมกันและประกอบด้วย
- ตัวกล้องบรรจุในกล่องที่แข็งแรงพร้อมสายสะพาย จํานวน 1 ชุด
- ฝาครอบเลนส์, ลูกดิ่ง,ถุงกันฝน, เครื่องมือปรับแก้เบื้องต้น จํานวน 1 ชุด
- แบตเตอรี่ชนิดภายในแบบชาร์ตไฟใหม่ได้ตามมาตรฐานผู้ผลิต จํานวน 2 ชุด
- เครื่องประจุไฟแบตเตอรี่ภายในแบบชาร์ตเร็ว จํานวน 1 ชุด
- ปริซึมชนิด 1 ดวงพร้อมเป้าเล็งแท่นตั้งมีช่องมองดึงและระดับฟองกลมประกอบกับตัวแท่นตั้งปริซึม จํานวน 1 ชุด
- ปริซึมชนิด 1 ดวงพร้อมหลักยาว 2 เมตรปรับความสูงได้ จํานวน 1 ชุด
- ขาตั้งกล้องและเป้าชนิดอลูมิเนียมปรับความสูงได้ จํานวน 2 ชุด
- มีสายรับ-ส่งข้อมูลระหว่างกล้องกับคอมพิวเตอร์ จํานวน 1 ชุด
